●概述

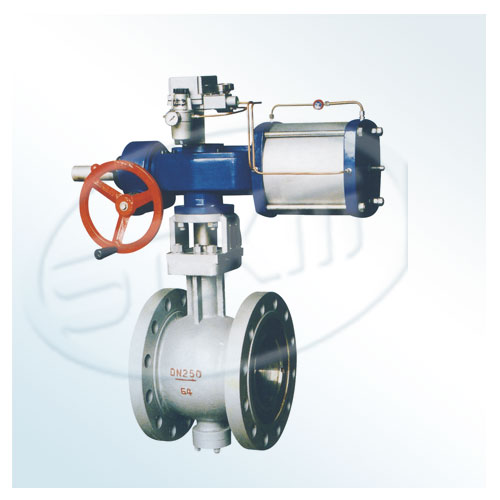

ZSSV氣動V型活塞式調節球閥（簡稱調節球閥），是一種旋轉型調節球閥，為氣動單元組合儀表中的執行單元，一般與電氣閥門定位器或氣動閥門定位器組合使用。閥芯開有V型切口，與閥座相對轉動產生剪切力，防止卡死。特別適用于泥漿和含有纖維介質，以及含有微小固體懸浮物介質的調節。因而廣泛應用于石油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流量調節，以達到生產過程按控制要求。
本系列產品公稱壓力等級有PN16、64，公稱通徑范圍從25mm至300mm,允許泄漏量等級有Ⅳ級或Ⅵ級。
●主要零件材料
閥體、閥蓋：HT200、ZG230~450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
閥桿：0Cr17Ni12Mo2、0Cr17Ni14Cu4Nb
閥板：ZG1Cr18Ni9、ZG0Cr18Ni12Mo2Ti
閥桿（板）軸承：0Cr17Ni12Mo2
閥芯：增強聚四氟乙烯、司鈦萊合金堆焊
閥座（密封環）：聚四氟乙烯（增強）、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
壓圈：0Cr17Ni12Mo2
填料：聚四氟乙烯、石墨
閥座托架：0Cr17Ni12Mo2
墊環：氟橡膠O形圈
●主要技術參數
