結構特點及用途:

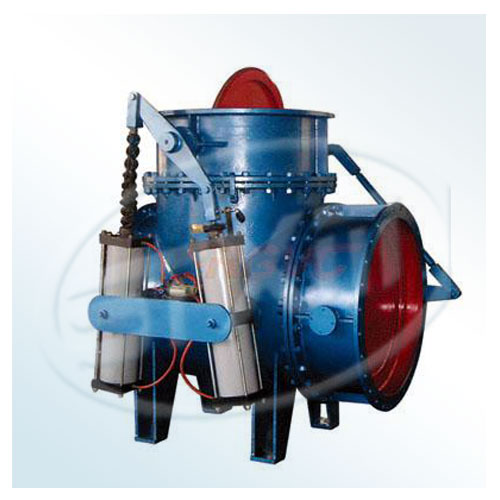

SQ643X-1型氣動式三通切換閥為蝶閥形式的切換閥。由三通體、蝶板、氣動缸和連桿機構組成。兩蝶板由連桿機構連接,并處于相反的啟閉位置。由兩只氣動缸驅動中間蝶板完成啟閉動作,另一蝶板在連桿作用下完成相反的動作。從而實現介質的切換。本閥可以遠距離自動控制。本閥適用于煉鋼、軋鋼除塵系統和其他燃?xì)猓諝饧案吆瑝m量氣體介質管路的控制系統,可一閥代二閥使用。
主要性能規范:
主要零件材料:
